CNC Drehmaschinen

CNC Drehmaschinen sind moderne Präzisionsmaschinen, die in der Fertigungsindustrie weit verbreitet sind. Mit ihnen können komplexe Dreharbeiten an unterschiedlichen Materialien wie Metall, Kunststoff oder Keramik durchgeführt werden. CNC Drehmaschinen sind in der Lage, komplexe Werkstücke in einem einzigen Arbeitsgang zu fertigen. Das bedeutet, dass die Maschinen eine große Anzahl an Prozessen ausführen können, wie Drehen, Fräsen, Bohren, Schleifen und Gewindeschneiden.

Die CNC-Technologie ermöglicht es, diese Maschinen auf effiziente Weise zu programmieren und zu steuern. Ein Computer steuert die Werkzeugpositionen und -bewegungen, wodurch die Genauigkeit und Wiederholbarkeit erhöht werden. Das erlaubt eine gleichbleibend hohe Qualität der gefertigten Produkte.

Moderne CNC Drehmaschinen sind in der Lage, komplexe Teile mit hoher Präzision zu bearbeiten. Die meisten CNC Drehmaschinen haben mehrere Achsen und können auf unterschiedlichen Ebenen arbeiten, wodurch eine noch höhere Präzision erzielt wird.

Durch die Verwendung von CNC Drehmaschinen können Hersteller eine höhere Präzision und Genauigkeit bei der Fertigung von Teilen erzielen. Die Produktionskosten werden durch die Automatisierung der Fertigungsprozesse gesenkt und es werden kürzere Fertigungszeiten erreicht. CNC Drehmaschinen sind somit ein wesentlicher Bestandteil moderner Produktionsanlagen und haben maßgeblichen Einfluss auf die Effizienz und Qualität der Fertigungsergebnisse.

Übersicht

Anz.

Fabrikat

Typ

max Du.

Spindel Durchlaß

Z

3

Hwacheon

CNC-HIC-ECO 35/1200

350

89

900

1

Gildemeister

CTX310 eco V1

200

52

450

1

Hwacheon

CNC-HI-ECO 31 A

250

70

500

1

Hwacheon

CNC-HI-TECH 300 L07

280

69

900

1

Gildemeister

CTX510 eco V3

290

75

1000

1 ROMI C510 250 80 1500

Details

Die Hwacheon CNC-HiEco 35/1200 ist eine vielseitige CNC-Drehmaschine, die für präzise und effiziente Bearbeitungsprozesse ausgelegt ist. Mit einem Drehdurchmesser von bis zu 620 mm und einer maximalen Drehlänge von 1.200 mm bietet sie eine große Bearbeitungskapazität für unterschiedlichste Werkstücke. Die Maschine ist mit einer FANUC-Steuerung ausgestattet, die eine einfache Bedienung und Programmierung ermöglicht. Die Spindel wird von einem leistungsstarken Motor angetrieben und kann eine Drehzahl von bis zu 2.000 U/min erreichen, was eine schnelle und effiziente Bearbeitung ermöglicht. Die Hwacheon CNC-HiEco 35/1200 verfügt über eine große Anzahl von Werkzeugplätzen, die automatisch gewechselt werden können, um einen schnellen und einfachen Werkzeugwechsel zu gewährleisten. Eine Kühlmittelanlage ist ebenfalls vorhanden, um die Bearbeitung zu optimieren. Die Maschine ist robust und langlebig, was eine zuverlässige und langfristige Nutzung gewährleistet. Mit ihrem breiten Anwendungsbereich eignet sich die Hwacheon CNC-HiEco 35/1200 für eine Vielzahl von Anwendungen in der Fertigungsindustrie. Baujahr: 2015
CTX 310 V1 eco ist eine hochmoderne CNC-Drehmaschine, die eine präzise und zuverlässige Bearbeitung von Werkstücken ermöglicht. Die Maschine ist mit einer Steuerung von Siemens ausgestattet und bietet eine benutzerfreundliche Bedienung dank der Software ShopTurn. Mit einem Futterdurchmesser von 210 mm und einem Spindeldurchlass von 51 mm kann die Maschine Werkstücke mit einem Drehdurchmesser von bis zu 200 mm und einer Drehlänge von 450 mm bearbeiten. Diese Eigenschaften machen die CTX 310 V1 eco zu einer idealen Wahl für die Fertigung von Werkstücken mit mittleren Abmessungen und hohen Anforderungen an Präzision und Oberflächengüte.

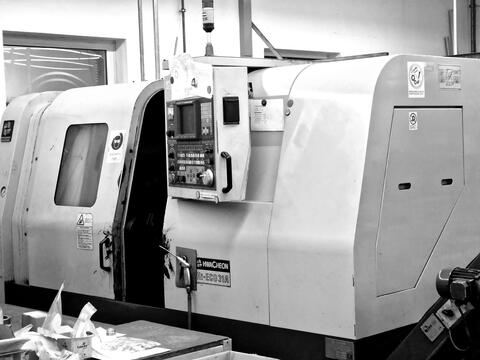

Die CNC-HI-ECO 31 A von Hwacheon ist eine komplett überarbeitete Schrägbank mit einer Fanuc OT-Steuerung und vielen neuen Funktionen. Mit motorisiertem Werkzeug, C-Achse und einem Revolver mit 10 Positionen ist die Maschine besonders flexibel. Der Abstand zwischen den Punkten beträgt 750 mm, der Durchmesser auf der Bank 520 mm. Die Carrera X beträgt 250 mm, die Carrera Z 660 mm. Die Spindelgeschwindigkeit erreicht 3200 U/min und der Innendurchmesser der Spindel beträgt 76 mm. Der Kontrapunkt und der Hauptmotor mit 15 kW runden das Leistungspaket ab. Mit Chip-Extraktor und überarbeiteter Technik ist die CNC-HI-ECO 31 A bereit für den Einsatz in der Fertigung.
Die Hwacheon CNC-HI-TECH 300 L07 ist eine leistungsstarke CNC-Drehmaschine, die speziell für die anspruchsvollen Anforderungen der modernen Fertigung entwickelt wurde. Mit einer Spindelleistung von 18,5 kW und einer Spindeldrehzahl von bis zu 3.500 U/min ist sie in der Lage, anspruchsvolle Bearbeitungsaufgaben in kurzer Zeit und hoher Präzision zu erledigen. Die Maschine verfügt über einen großen Drehdurchmesser von 550 mm und eine maximale Drehlänge von 1.200 mm, was eine breite Palette von Werkstücken ermöglicht. Die X-Achse hat einen Verfahrweg von 305 mm, während die Z-Achse einen Verfahrweg von 1.270 mm bietet. Die Maschine ist außerdem mit einem Werkzeugrevolver ausgestattet, der bis zu 12 Werkzeuge aufnehmen kann. Die Hwacheon CNC-HI-TECH 300 L07 verfügt über eine hochmoderne CNC-Steuerung, die eine einfache Programmierung und Bedienung ermöglicht. Die Maschine ist außerdem mit einer Vielzahl von Funktionen ausgestattet, darunter ein automatischer Werkzeugwechsler, eine automatische Teilefänger- und Ladeeinheit sowie eine automatische Türöffnung und -schließung. Diese CNC-Drehmaschine eignet sich ideal für die Fertigung von Teilen für verschiedene Branchen, wie die Luft- und Raumfahrt, Automobil- und Medizintechnik sowie für die Fertigung von Präzisionsteilen und Prototypen. Die Hwacheon CNC-HI-TECH 300 L07 ist eine zuverlässige und leistungsstarke Lösung für alle, die höchste Präzision und Effizienz in der Fertigung benötigen. Baujahr: 2017
Die Gildemeister CTX510 eco V3 ist eine leistungsstarke CNC-Drehmaschine mit einer Fanuc 0i-TC Steuerung und einem Spindeldurchlass von 76 mm. Mit einem Drehdurchmesser von 465 mm und einer Drehlänge von 1.050 mm ist diese Maschine ideal für anspruchsvolle Bearbeitungsprojekte in der industriellen Fertigung. Der Sauter-Revolver mit 12 Stationen und 6 angetriebenen Werkzeugen ermöglicht eine schnelle und präzise Werkzeugwechselzeit, während der Eilgang von 30 m/min eine effiziente Bearbeitung gewährleistet. Ein weiterer Vorteil der CTX510 eco V3 ist ihre Ausstattung mit einer C-Achse und einem Werkzeugantrieb. Dadurch ist es möglich, auch komplexe Werkstücke mit höherer Präzision und Effizienz zu bearbeiten. Der automatisch verfahrbare Reitstock und der Späneförderer mit Kühlmitteleinrichtung erhöhen die Arbeitssicherheit und tragen zur Sauberkeit in der Werkstatt bei. Die Maschine ist mit einer 3-Backen Futter, einer Kühlmittelpumpe mit 12 bar und einer Kühlmittelspritzpistole ausgestattet. Außerdem bietet sie eine maximale Drehzahl von 3.250 U/min und eine Leistung von 33 kW. Mit einer Aufstellfläche von ca. 5.500 x 2.150 x 2.400 mm und einem Gewicht von ca. 8.100 kg ist die CTX510 eco V3 eine solide, zuverlässige und robuste Drehmaschine, die eine Vielzahl von Anwendungen abdeckt.
Die ROMI C510 ist eine zuverlässige und leistungsstarke CNC-Drehmaschine, die dank der integrierten SIEMENS 828D Steuerung höchsten Programmier- und Bedienkomfort bietet. Die Maschine eignet sich ideal für die wirtschaftliche Bearbeitung von Einzelteilen sowie Kleinserien und ist mit ihren handlichen und benutzerfreundlichen Bedienelementen besonders einfach zu handhaben. Die ROMI C510 verfügt über einen Antriebsspindel mit einer Leistung von 11 kW und einer Drehzahl von 2.200 U/min. Der Spannfutterdurchmesser beträgt 260 mm und die Spindelbohrung 80 mm. Der Arbeitsbereich der Maschine bietet eine Spitzenweite von 1.500 mm und eine Spitzenhöhe von 260 mm. Der Durchmesser über Bett beträgt 520 mm und über Schlitten 255 mm. Das Werkzeugsystem der ROMI C510 besteht aus einem 8-Stationen Scheibenrevolver und bietet 8 Werkzeugklemmblöcke, einen Plandrehhalter (25 x 25 mm), zwei Bohrstangenhalter (D = 32 mm), fünf Reduzierhülsen (10, 12, 16, 20, 25 mm) und eine Konushülse (MK-1). Der geschleppte Reitstock ist mit einer Zentrierspitze MK-4 (mitlaufend) ausgestattet. Zur Ausstattung der ROMI C510 gehören eine Spänewanne für ein effektives Spänemanagement sowie eine Kühlmittelpumpe mit 7 bar. Als Spannmittel dient ein SMW Keilstangenfutter mit einem Durchmesser von 260 mm. Ein weiteres Highlight der Maschine ist das ROMI-RIMMP-System, das eine einfache und intuitive Datenübertragung zwischen verschiedenen CNC-Maschinen ermöglicht. Mit all diesen Eigenschaften ist die ROMI C510 eine hervorragende Wahl für die anspruchsvolle Fertigung von Werkstücken verschiedener Art und Größe.
